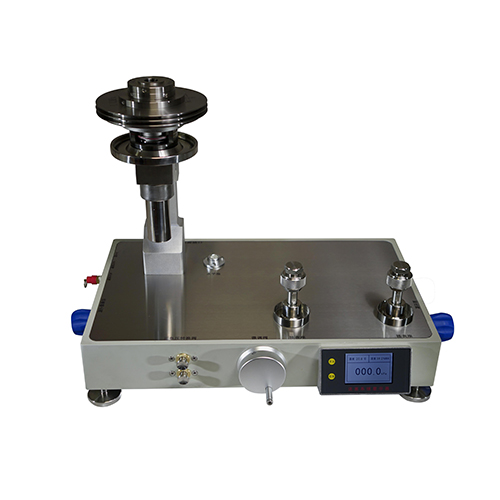

      • XyQ-6F气体活塞式压力计

        一、基本原理 压力的定义是在一定面积上的力与该面积的比值,核心部件是一个准确度极高的活塞系统组件,通过在该组件上加载砝码产生测量所需的压力。活塞缸和活塞杆均由碳化钨

        全国热线服务
        13309260007

        点击咨询

        产品详情


        一、基本原理

        压力的定义是在一定面积上的力与该面积的比值,核心部件是一个准确度极高的活塞系统组件,通过在该组件上加载砝码产生测量所需的压力。活塞缸和活塞杆均由碳化钨制成,这种材料具有极低的受压变形量和受热膨胀系数,保证活塞的横截面具有良好的线性度,使本仪器准确度非常出色。

        仪器直接通过定义(P=F/S)测量压力,且活塞系统选用优质碳化钨材料,使本仪器具有极小的测量不确定度和有效期大于5年的长期稳定性

        二、活塞式压力计使用环境和选型参数

        1、使用环境:

        环境温度:(20±1)℃

        相对湿度:85%以下的恒温室

        使用时应无影响计量性能的机械振动

        2、活塞式压力计的选型参数

        XyQ-6F型活塞式压力计


        砝码配置表


        三、气体活塞式压力计的功能特点

        1.气体活塞式压力计采用干燥纯净空气或者纯净氮气作为气源,被检设备不受污染,主要针对清洁实验室、医疗行业产品以及污染防护等级较高的产品等,安全要求较高的检测场所设计,更加简单,更加安全。

        2.产品采用了正负压一体的结构,只需切换换向阀,就可以轻松切换正压和负压,提高使用效率,节省了成本。

        3.显示部分进行升级,采用触摸液晶屏显示系统,增加温度、湿度、压力(可转换MPa,kPa,psi,bar)显示等功能。

        4.调压系统性能优于油压的调压系统,加压过程轻松,且不易漏压,免于维护。

        5.活塞系统支架部分采用全新的一体式设计,密封性和稳定性更加可靠。

        6.新开发的气体换向阀,有效解决了之前换向阀的问题,正负压气体切换更加顺畅,密封性更高。

        7.产品升级增加进气流量控制阀,更加细致精准控制进气的流量,避免进气量过大对活塞系统,被检仪器产生不可避免的损坏。

        8.产品机身配有安全阀,使用过程中操作失误引起的进气量过大,安全阀就会自动排气,保护活塞系统免受损坏。

        9.产品配有微调阀,加压过程中压力值偏高或者偏低于标准压力值时,可以使用微调阀操作,轻松快速。

        四.相关资质和证书

        1.GB/T19001-2016/ISO 9001:2015质量管理体系认证证书,

        2.ZL 2018 3 0657812.2《活塞压力检测装置》外观设计专利证书

        3.ZL 2018 2 1937109.8《压力计活塞组件及活塞式压力计》实用新型专利证书

        4.ZL 2018 2 1956666.4《活塞式压力计》实用新型专利证书

        5.ZL 2019 3 0474354.3《左显活塞式压力计》外观设计专利证书

        6.ZL 201 3 0376500.9《高压活塞式压力计》外观设计专利证书

        7.ZL 2019 2 0660375.9《流体压力计活塞组件及活塞式压力计》实用新型专利证书

        8.ZL 2020 2 0812879.0《气体活塞式压力计活塞系统组件支架》实用新型专利证书
