一、基本原理

压力的定义是在一定面积上的力与该面积的比值，核心部件是一个准确度极高的活塞系统组件，通过在该组件上加载砝码产生测量所需的压力。活塞缸和活塞杆均由碳化钨制成，这种材料具有极低的受压变形量和受热膨胀系数，保证活塞的横截面具有良好的线性度，使本仪器准确度非常出色。

仪器直接通过定义（P=F/S）测量压力，且活塞系统选用优质碳化钨材料，使本仪器具有极小的测量不确定度和有效期大于5年的长期稳定性。

二、活塞式压力计使用环境和选型参数

1、使用环境：

环境温度：（20±1）℃

相对湿度：85%以下的恒温室

电源电压：AC 220V

频    率：50HZ

使用时应无影响计量性能的机械振动

2、活塞式压力计的选型参数

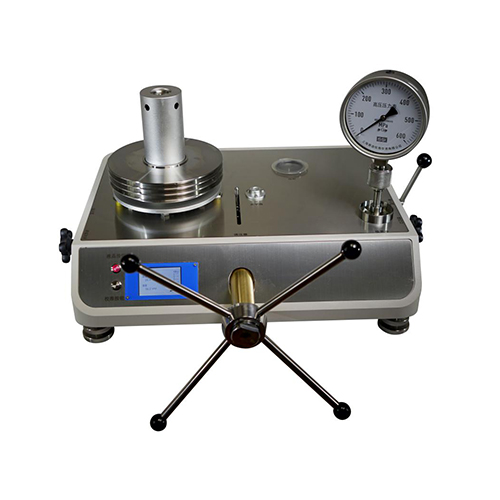

Xy-6000型活塞式压力计

砝码配置表

三、活塞式压力计的功能特点

1.专利活塞压力系统组件，结构一体式模块化设计，防碰撞，免工具拆装，便于活塞系统清洗、更换密封圈，方便、快捷、安全。

2.电机带动砝码旋转无需手动转动。

3.活塞位移数据采集采用两支红外线测距传感器，通过自行设计的电路系统进行数据转换显示在液晶屏上，是位移观察更加方便、准确。

4.调压器进行升级更新，单手打压至250MPa。

5.活塞显示系统采用3.5寸彩色显示屏，显示有活塞杆位移，现场温度和湿度。

6.配有表座快速接口（M20×1.5），可进行密封性试验使用。

7.截止阀、调压器免维护，操作轻松。手柄设计合理，根据手握姿势个性化设计。

8.主机壳体采用16mm厚的铝合金板材，坚固、稳定。油杯储油量400ml，可根据客户需求，订做加大油杯，便于校准大批量传感器，杯内配有油污过滤装置，经过排污过滤装置,保证进入活塞系统油的清洁，避免脏油进入活塞系统造成堵死和损坏，甚至造成活塞杆卡死断裂。

9.油路系统具有排污功能，维护和清洗过程更加简洁方便。

10.活塞显示部分配有开关键，位移校准按钮。位移校准的使用快速说明可通过操作显示在屏幕上，便于客户进行使用。

四.相关资质和证书

1.GB/T19001-2016/ISO 9001：2015质量管理体系认证证书，

2.ZL 2018 3 0657812.2《活塞压力检测装置》外观设计专利证书

3.ZL 2018 2 1937109.8《压力计活塞组件及活塞式压力计》实用新型专利证书

4.ZL 2018 2 1956666.4《活塞式压力计》实用新型专利证书

5.ZL 2019 3 0474354.3《左显活塞式压力计》外观设计专利证书

6.ZL 201 3 0376500.9《高压活塞式压力计》外观设计专利证书

7.ZL 2019 2 0660375.9《流体压力计活塞组件及活塞式压力计》实用新型专利证书
